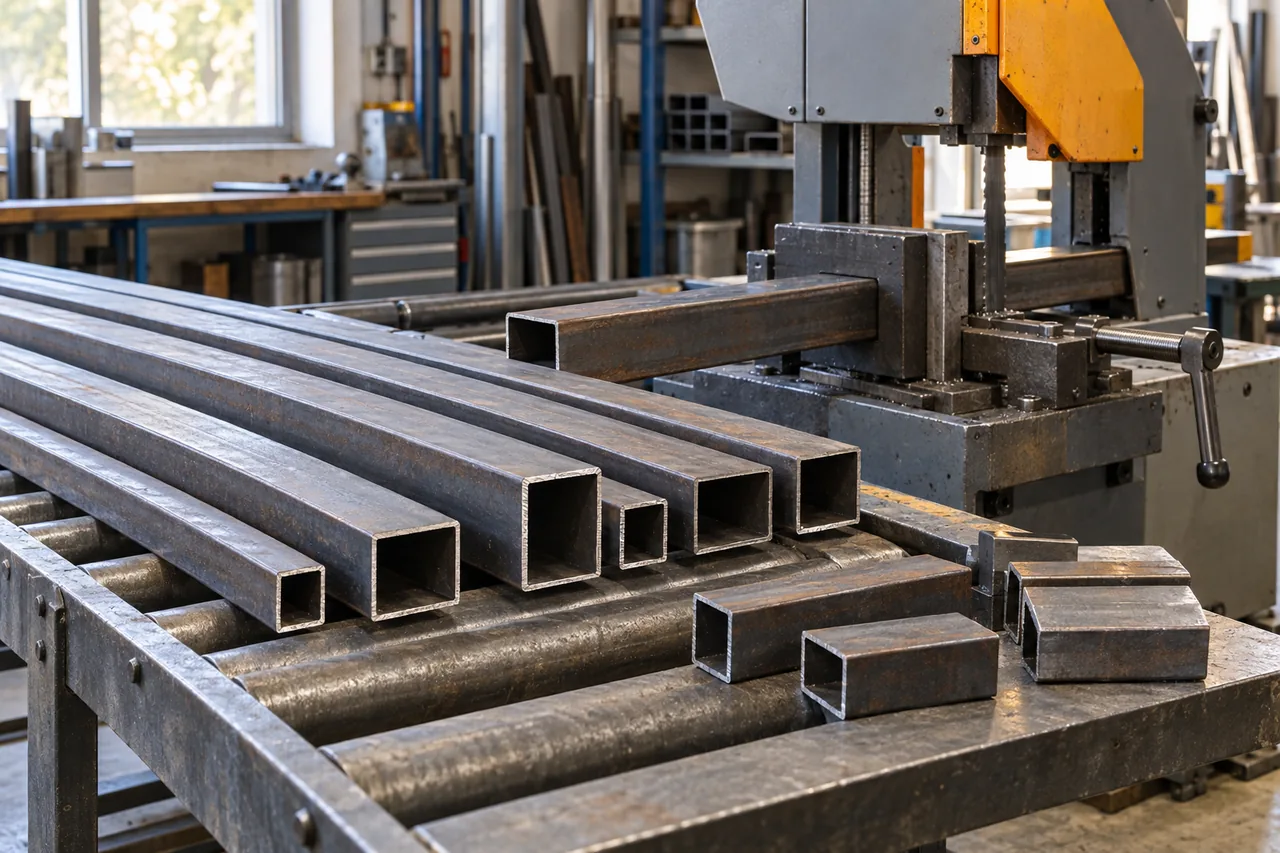

Для закупки профильной трубы сначала получите размеры готовых деталей, добавьте технологические припуски, а затем разложите заготовки по хлыстам. Каждый профиль рассчитывают отдельно. Делить общий метраж на шесть и округлять вверх недостаточно: длинная деталь может не поместиться ни в один шестиметровый хлыст.
Осевая длина, деталь и заготовка: в чём разница
В расчётной схеме ферма состоит из стержней между узлами. В изготовлении появляются целые пояса, подрезанные раскосы и зазоры в узлах. Поэтому расчётный стержень и физическая деталь могут иметь разные длины; несколько соосных стержней могут образовывать один непрерывный пояс.
| Величина | Что означает | Для чего нужна |
|---|---|---|
| Осевая длина | Расстояние между расчётными узлами | Расчёт усилий и геометрии схемы |
| Готовая длина детали | Продольный габарит детали после подрезки | Контроль детали по чертежу |
| Длина заготовки | Габарит детали плюс технологические припуски | Раскладка по хлыстам |
| Закупаемая длина | Количество целых хлыстов × их длина | Заказ поставщику и бюджет |
Для прямой детали с одинаковым припуском на двух концах:
Lзаг = Lдет + 2a, где a обозначает припуск на один торец в миллиметрах.
В раскрое СтройФаб отделяющий пропил учитывается отдельно после каждой заготовки. Поэтому занятая длина одного хлыста равна ΣLзаг + n · k. Здесь n обозначает число заготовок, k обозначает ширину пропила. Это консервативная схема: калькулятор не объединяет наклонные торцы соседних деталей одним резом.
Если заготовку сначала гнут, а затем подрезают, нужны дополнительные концевые припуски под конкретное оборудование. Их величину берут у изготовителя.
Что уточнить у поставщика и цеха
Перед расчётом узнайте доступную длину хлыста, размеры и стенку профиля, марку стали и условия продажи. Предложение за погонный метр не всегда означает возможность купить любой короткий отрезок: уточните, оплачивается ли весь хлыст.
В цехе согласуйте ширину пропила, припуск на обработку торцов, возможность зажать последний отрезок и порядок резки под углом. Ширина пропила зависит от инструмента и режима работы. Значения из примера ниже нужны для повторения расчёта; они не являются настройкой для любой пилы.
В текущем линейном раскрое нет отдельного резерва под зажим и торцовку исходного хлыста. Сравните остатки на карте с требованиями станка. Если металла под зажим и обработку исходного торца не хватает, такую карту нужно скорректировать с цехом до резки. Остаток в расчёте сам по себе не гарантирует возможность зажать последнюю деталь.
Пример: ферма 6 метров и три хлыста по 12 метров
Исходная схема: односкатная ферма с параллельными поясами, пролёт 6 м, перепад 0,6 м, треугольная решётка. Пояса из трубы 80×40×3 мм, решётка из 30×30×2 мм. Рассматриваем одну ферму, без столбов и прогонов навеса.
Открыть эту ферму в калькуляторе →
В разделе чертежей и раскроя установите нулевой зазор в узлах, один экземпляр, длину хлыста 12 000 мм, пропил 3 мм и припуск 5 мм на каждый торец. На этих исходных данных получаются 19 физических деталей.
| Профиль | Состав | Закупка | Заготовки с припусками | Пропилы | Остатки |
|---|---|---|---|---|---|
| 80×40×3 мм | Два непрерывных пояса | 2 × 12 м | 2 × 6039,9 мм | 6 мм | 2 × 5957,1 мм |
| 30×30×2 мм | 17 деталей решётки | 1 × 12 м | 11 842,9 мм суммарно | 51 мм | 106,1 мм |
| Всего | 19 заготовок | 36 м | 23 922,8 мм | 57 мм | 12 020,2 мм |
Числа в таблице округлены до 0,1 мм. Раскладка считается по исходной геометрии без этого округления.
Почему нельзя купить только 25,2 метра
В результатах расчёта суммарная осевая длина стержней составляет около 25,2 м. Но поставщик продаёт целые хлысты определённого профиля, а две длинные заготовки поясов нельзя объединить с короткой решёткой другого сечения.
У наклонного пояса геометрическая длина уже превышает 6 м. С припусками заготовка получается около 6039,9 мм, а с отделяющим пропилом требуется ещё 3 мм. В хлыст 6000 мм она не помещается. Калькулятор покажет такие заготовки как неразмещённые; он не создаёт сварной стык автоматически.
Длинные остатки 80×40×3 мм можно сохранить для других деталей этого профиля. В рассматриваемой ферме решётка имеет другое сечение, поэтому эти остатки не заменяют её трубу. Поиск подходящей мерной длины у поставщика может быть полезнее попытки любой ценой ужать заказ в шестиметровые хлысты.
Как прочитать карту раскроя
На каждой полосе карты проверьте профиль, исходную длину, марки деталей, номер экземпляра фермы, пропилы и остаток. Баланс должен сходиться:
Длина хлыста = заготовки + пропилы + остаток.
Марка связывает заготовку с чертежом детали. При нескольких одинаковых фермах дополнительно нужен номер экземпляра, иначе легко вырезать повторные детали для одной сборки и пропустить другую.
Алгоритм СтройФаб раскладывает сначала длинные заготовки в первый подходящий хлыст. Он даёт допустимую карту, но не доказывает минимальное число хлыстов. Для большой партии сравните варианты длины поставки и проверьте результат производственным оптимизатором. Остатки от прошлых заказов сервис пока не ведёт как склад.
Какие файлы передать изготовителю
Для пилы обычно нужны список заготовок, маркировка, длины, углы торцов и карта хлыстов. В СтройФаб доступны отдельные CSV закупки и заготовок: первый показывает хлысты по профилям, второй связывает заготовки с экземплярами и обработкой концов.
| Файл | Что передаёт | Что нужно согласовать отдельно |
|---|---|---|
| CSV закупки | Профили, число хлыстов, метраж, масса и стоимость | Наличие, фактическая длина, марка стали, доставка |
| CSV заготовок | Заготовки, марки, экземпляры, торцы, припуски и пропил | Технология реза, зажим и последовательность операций |
| DXF деталей и сборки | Геометрию чертежа | Единицы, слои и допустимые контуры для конкретного цеха |
DXF можно просмотреть прямо в браузере перед скачиванием. Предпросмотр показывает содержимое файла, но не проверяет станочную технологию.
Трубный лазер требует согласованного с производством описания пространственной детали и подготовки в CAM. Пример промышленной цепочки можно посмотреть у BLM GROUP. Сборочный DXF фермы не становится от этого универсальной управляющей программой. Для фасонок из листа отдельно потребуются плоские замкнутые контуры, толщина и материал.
Как посчитать стоимость своей закупки
Введите свои ставки в строках закупки. Поля для трубы и проката используют рубли за килограмм, ₽/кг. Если поставщик даёт цену за хлыст, пересчитайте её: цена хлыста / масса хлыста = цена за килограмм. Если предложение дано за погонный метр, разделите ставку за метр на массу одного метра этого профиля. Для точного сравнения уточните фактическую массу и условия взвешивания у поставщика.
Сравнивайте предложения по закупаемому метражу, а не только по длине, оставшейся в готовой конструкции. Стоимость неиспользованного остатка тоже оплачивается поставщику. Цена металла и цена изготовления являются разными частями бюджета.
Ведомость трубы и проката не включает всю стройку: отдельно потребуются кровля, пластины, фасонки, крепёж, анкеры, сварочные расходники и доставка. Уточните также окраску и работы по основанию.
До заказа убедитесь, что расчёт фермы проходит нужные проверки, а узлы, опоры и технология изготовления проверены для вашего объекта. Изменение профиля после расчёта требует пересчёта и нового раскроя.
